외형치수도

JSC TYPE 선정도표

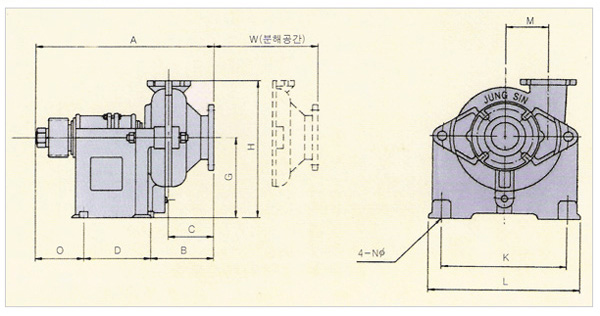

JSC TYPE DIMENSION
펌프 구경 PUMP OUT DIMENSION
흡입x토출
(mm)		 흡입x토출
(inch)		 A B C D G H W K L M øN O
25x20
80x50
100x80
150x100
200x150
250x200		 1x3/4
3x2
4x3
6x4
8x6
10x8		 498±6
804.5±12
939±10
1121±10
1636±15
1718±15		 89
280
162
186
234
305		 85.5
133
157
184
235
265.5		 162
355
365
450
660
787		 150
210
266
326
423
483		 282
367
430
596
752
887		 115
180
220
260
340
440		 210
340
426
546
610
700		 242
380
514
646
844
996		 82
115
146
191
248
292		 16
16
20
20
22
24		 136±6
169.5±12
198±10
222±10
370±10
315±10
펌프 구경 PUMP OUT DIMENSION
흡입x토출
(mm)		 흡입x토출
(inch)		 A B C D
25x20
80x50
100x80
150x100
200x150
250x200		 1x3/4
3x2
4x3
6x4
8x6
10x8		 498±6
804.5±12
939±10
1121±10
1636±15
1718±15		 89
280
162
186
234
305		 85.5
133
157
184
235
265.5		 162
355
365
450
660
787
PUMP OUT DIMENSION
G H W K
150
210
266
326
423
483		 282
367
430
596
752
887		 115
180
220
260
340
440		 210
340
426
546
610
700
PUMP OUT DIMENSION
L M øN O
242
380
514
646
844
996		 82
115
146
191
248
292		 16
16
20
20
22
24		 136±6
169.5±12
198±10
222±10
370±10
315±10
PUMP FLANGE
흡입측 토출측
OD PCD m n t OD PCD m n t
135
210
250
305
350
445		 100
175
210
265
310
400		 M16
M16
M20
M20
M20
M22		 4
4
4
6
6
8		 20
24
24
26
28
32		 125
175
210
250
305
350		 90
140
175
210
265
310		 M16
M16
M16
M20
M20
M20		 4
4
4
4
6
6		 18
22
24
24
26
28
PUMP FLANGE
흡입측
OD PCD m n t
135
210
250
305
350
445		 100
175
210
265
310
400		 M16
M16
M20
M20
M20
M22		 4
4
4
6
6
8		 20
24
24
26
28
32
PUMP FLANGE
토출측
125
175
210
250
305
350		 90
140
175
210
265
310		 M16
M16
M16
M20
M20
M20		 4
4
4
4
6
6		 18
22
24
24
26
28
* 상기 치수는 예고없이 변경될 수 있습니다.
JHP TYPE 외형치수

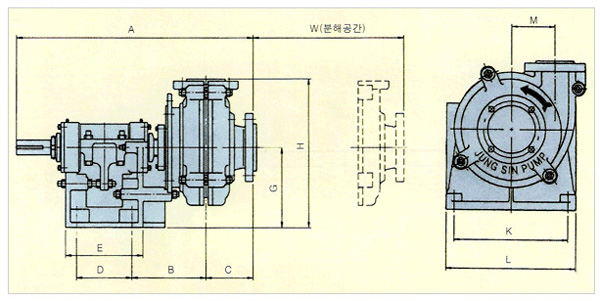

JSC TYPE DIMENSION
펌프 구경 PUMP OUT DIMENSION
흡입x토출
(mm)		 흡입x토출
(inch)		 A B C D E G H øN W K L M
40x25
50x40
80x50
100x80
150x100
200x150
250x200
300x250S
300x250H
350x300S
350x300H
400x350S
400x350H
450x400S
450x400H		 11/2x1
2x11/2
3x2
4x3
6x4
8x6
10x8
12x10S
12x10H
14x12S
14x12H
16x14S
16x14H
18x16S
18x16H		 647±6
647±6
809±6
941±7
1171±11
1499±11
1535±11
1709±17
1987±18
1790±17
2032±18
2170±20
2500±22
2262±20
2645±25		 181
181
235.5
279
352
444
450
442
446
472
474
578
675
591
693		 106
110
152
188
219
292
318
381
381
407
407
445
455
508
508		 130
130
170
213
256
350
400
584
750
584
750
750
920
750
920		 190
190
246
289
365
482
482
705
876
705
876
876
1124
876
1124		 192
192
254
330
453
607
610
610
851
610
851
851
1067
851
1067		 364
380
464
592
793
1067
1078
1283
1524
1442
1683
1740
1956
1867
2083		 18
18
18
28
32
38
38
33
40
33
40
40
66
40
66		 155
160
215
280
330
440
480
590
590
640
640
690
690
800
800		 254
254
360
432
546
764
764
764
850
764
850
850
1196
850
1196		 295
295
410
492
622
858
858
885
1200
885
1200
1200
1400
1200
1400		 98
98
138
149
229
318
381
464
464
629
629
661
661
794
794
펌프 구경 PUMP OUT DIMENSION
흡입x토출
(mm)		 흡입x토출
(inch)		 A B C
40x25
50x40
80x50
100x80
150x100
200x150
250x200
300x250S
300x250H
350x300S
350x300H
400x350S
400x350H
450x400S
450x400H		 11/2x1
2x11/2
3x2
4x3
6x4
8x6
10x8
12x10S
12x10H
14x12S
14x12H
16x14S
16x14H
18x16S
18x16H		 647±6
647±6
809±6
941±7
1171±11
1499±11
1535±11
1709±17
1987±18
1790±17
2032±18
2170±20
2500±22
2262±20
2645±25		 181
181
235.5
279
352
444
450
442
446
472
474
578
675
591
693		 106
110
152
188
219
292
318
381
381
407
407
445
455
508
508
PUMP OUT DIMENSION
D E G H øN
130
130
170
213
256
350
400
584
750
584
750
750
920
750
920		 190
190
246
289
365
482
482
705
876
705
876
876
1124
876
1124		 192
192
254
330
453
607
610
610
851
610
851
851
1067
851
1067		 364
380
464
592
793
1067
1078
1283
1524
1442
1683
1740
1956
1867
2083		 18
18
18
28
32
38
38
33
40
33
40
40
66
40
66
PUMP OUT DIMENSION
W K L M
155
160
215
280
330
440
480
590
590
640
640
690
690
800
800		 254
254
360
432
546
764
764
764
850
764
850
850
1196
850
1196		 295
295
410
492
622
858
858
885
1200
885
1200
1200
1400
1200
1400		 98
98
138
149
229
318
381
464
464
629
629
661
661
794
794
PUMP FLANGE
흡입측 토출측
OD PCD m n t OD PCD m n t
155
175
210
250
305
350
445
490
490
560
560
620
620
675
675		 120
145
175
210
265
310
400
445
445
510
510
565
565
620
620		 M16
M16
M16
M20
M20
M20
M22
M22
M22
M24
M24
M24
M24
M24
M24		 4
4
4
4
6
6
8
8
8
8
8
10
10
10
10		 20
22
24
24
26
28
32
34
34
36
36
38
38
40
40		 135
155
175
210
250
305
350
445
445
490
490
560
560
620
620		 100
120
140
175
210
265
310
400
400
445
445
510
510
565
565		 M16
M16
M16
M16
M20
M20
M20
M22
M22
M22
M22
M24
M24
M24
M24		 4
4
4
4
4
6
6
8
8
8
8
8
8
10
10		 20
20
22
24
24
26
28
32
32
34
34
36
36
38
38
PUMP FLANGE
흡입측
OD PCD m n t
155
175
210
250
305
350
445
490
490
560
560
620
620
675
675		 120
145
175
210
265
310
400
445
445
510
510
565
565
620
620		 M16
M16
M16
M20
M20
M20
M22
M22
M22
M24
M24
M24
M24
M24
M24		 4
4
4
4
6
6
8
8
8
8
8
10
10
10
10		 20
22
24
24
26
28
32
34
34
36
36
38
38
40
40
PUMP FLANGE
토출측
OD PCD m n t
135
155
175
210
250
305
350
445
445
490
490
560
560
620
620		 100
120
140
175
210
265
310
400
400
445
445
510
510
565
565		 M16
M16
M16
M16
M20
M20
M20
M22
M22
M22
M22
M24
M24
M24
M24		 4
4
4
4
4
6
6
8
8
8
8
8
8
10
10		 20
20
22
24
24
26
28
32
32
34
34
36
36
38
38
* 상기 치수는 예고없이 변경될 수 있습니다.
