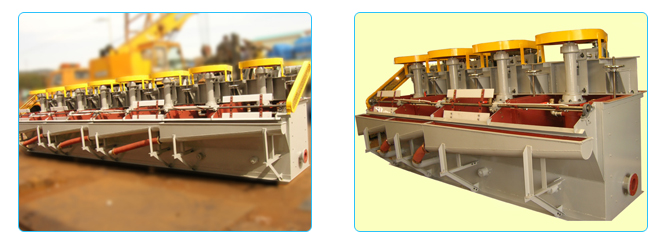

Sub-A는 Sub-Aeration의 줄임말로 부선 시 공기가 간접적으로 들어가는 원리의 Flotator입니다. Jungsin Sub-A Flotator는
Conditioner에서 혼합된 시약과 광액을 Cell에 받아 교반하는 과정에서 Cell 안에 들어간 공기와 혼합이 되어 광액을 거품
형태로 부유시켜 광물을 선별하는 장치입니다.
특징으로는 동일 상면에 다수의 Cell을 배열하여 Froth(거품)나 광액을 임의 Cell에 별도의 장치가 없이 이송할 수 있고 부
선장의 소요 고저차와 설치면적이 좁아도 되며 조업의 관리가 용이하며 간단한 구조로 인해 Bearing Housing Assembly를 쉽
게 빼낼 수 있어 정비성이 용이 합니다.
용도
화학설비 : 시료 선별 설비
선광장 : 광물선별 설비
Type
Cell size
Capacity in Dry tons of Ore (Specific Gravity 2.8) / 24Hr
Motor [kW] /2Cell
4 Cell
6 Cell
8 Cell
10 Cell
Slow Flot.
Mid Flot.
Slow Flot.
Mid Flot.
Slow Flot.
Mid Flot.
Slow Flot.
Mid Flot.
JSF 8 - 1616
405x405
7.4
14.8
11
22
15
30
18
36
0.75 - 1.5
JSF 12 - 2222
560x560
25
45
35
70
45
95
60
115
1.5 - 2.2
JSF 15 - 2424
610x610
35
65
50
95
65
125
85
160
2.2 - 3.7
JSF 18 - 2828
710x710
45
95
70
140
95
185
115
235
2.2 - 3.7
JSF 18 - 3232
810x810
60
120
90
180
120
240
150
300
3.7 - 5.5
JSF 21 - 3838
965x965
105
215
160
320
215
425
265
535
5.5 - 7.5
JSF 24 - 4343
1090x1090
125
250
190
380
250
500
315
630
7.5 - 11
JSF 39 - 5656
1420x1420
270
535
400
800
535
1070
670
1335
15-185
2. Agitair Flotator
구조개요
Jungsin Agitair Flotator는 Conditioner에서 혼합된 시약과 광액을 Cell에 받아 교반하는 과정에서 Cell 안에 Blower의 압
축공기를 중공의 주축을 통해 흡입하고 주축 하단의 특수 Impeller로써 세세한 기포를 분할하여 광액과 혼화시킵니다.
공기 투입량은 Valve로 조절이 가능하며 Cell은 Free Flow 형으로써 2Cell 단위로 하고 Flange, Junction box로 연결이 되고 Bottom에 광
액의 과류 방류 및 유효한 교반효과를 내기 위해 Stabilizer를 설치합니다.
Agitair Flotator 또한 Sub-A Flotator처럼 조업의 관리가 용이하고 간단한 구조로 인해 Bearing Housing Assembly를 쉽게 빼
낼 수 있어 정비성이 용이 합니다.
