Mill

구조개요

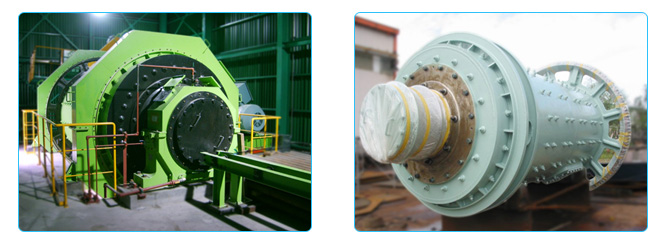

Jungsin Mill(Ball mill, Rod mill)은 석탄(Coal), 광재(Slag), 소결광(Sinter), 각종 광물 등의 2차 세립마광(150∼300Mesh)에 쓰이고 토출되는 광물의 Size에 따라 Ball 또는 Rod의 투입량이 정해집니다.
소규모 선광장에서는 짧은 Ball Mill을 사용하고 습식 또는 건식으로 사용을 하고 2단 마광의 공정을 Jungsin Mill 1대로 대치사용이 가능하며 마광은 Tube의 길의 1/3이 진 행되는 동안 전체의 90%를 마광하고 그 후의 길이를 진행하면서 마광이 완료되는 특징이 있다.
Jungsin Mill의 작동원리는 구동부의 동력으로 Tube(본체 Drum)를 돌리면 그 안에 있던 Ball 또는 Rod가 원료와 뒤섞이면서 마광이 된다. 구동력은 Gear 또는 V-belt로 전해 지고 Bearing은 상황에 따라 Bearing 또는 Metal Bearing이 적용된다.
용도
제철공장 : 원료파쇄설비, 슬래그 처리 설비 등
발전설비 : 원료파쇄설비
화학설비 : 원료파쇄설비
광산 : 선광하기위한 광물 파쇄설비
TYPE
파쇄 용도에 따라 Ball Mill 또는 Rod Mill로 나뉩니다.
Bearing에 따라 자동조심 Bearing 또는 Metal Bearing With Hydraulic System Type이 있습니다.
Type Mill Size øDxL [mmxmm] RPM Normal Motor [kW] Ball Charge (45%) [Ton] Mill Capa [Ton/Day] Total Wt [Ton]
JRM 0909 900x900 33 7.5 1.3 13 4
JRM 0912 900x1200 33 11 1.7 17 4.5
JRM 0915 900x1500 33 15 2 22 5
JRM 0918 900x1800 33 15 2.5 27 5.3
JRM 1212 1200x1200 29 15 3 36 9.2
JRM 1215 1200x1500 29 22.5 3.7 45 10
JRM 1218 1200x1800 29 30 4.4 55 11
JRM 1224 1200x2400 29 37.5 5.8 74 12.7
JRM 1515 1500x1500 26 37.5 5.6 71 13
JRM 1518 1500x1800 26 45 6.7 85 14
JRM 1524 1500x2400 26 55 9.8 116 16
JRM 1530 1500x3000 26 75 11.2 146 19
JRM 1815 1800x1500 24 75 8 124 24
JRM 1818 1800x1800 24 90 9.6 152 26
JRM 1824 1800x2400 24 110 13 202 25
JRM 2115 2100x1500 22 110 11 190 34
JRM 2118 2100x1800 22 150 13.2 230 36
JRM 2121 2100x2100 22 150 15.3 275 38
JRM 2127 2100x2700 22 180 20 360 42
JRM 2424 2400x2400 21 220 22.8 448 54.5
JRM 2427 2400x2700 21 260 25.6 501 57.6
JRM 2430 2400x3000 21 300 28.5 560 61
JRM 2436 2400x3600 19 300 29 840 70
JRM 2442 2400X4200 19 300 30 960 80
JRM 2724 2700x2400 19 300 29 620 67.3
JRM 2727 2700x2700 19 330 32.5 700 72
JRM 2730 2700x3000 19 370 36.1 790 78
