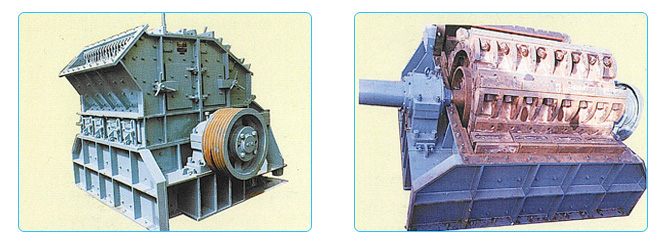

Impact Crusher

구조개요
Jungsin Impact Crusher는 많은 양을 균일하게 파쇄 할 수 있도록 설계되어 있습니다. Frame과 Rotor는 충격을 많이 받는 부분이므로 충격이나 응력에 충분히 견디 도록 설계되어 있고 추후 소모품을 교체 시 용이한 구조로 되어 있습니다. Liner와 Striking Blade는 특수강으로 주조하여 내마모성이 강해 교환주기가 긴 것이 장점입니다.
Jungsin Impact Crusher의 특징은 다음과 같습니다.
파쇄비는 약 10 : 3으로 크고 재료의 크기 및 모양 등이 산물입도에 영향을 미칩니다. 동력비가 저렴, 동체가 가볍고 크기가 작고 진동이 적으며 기초가 간단합니 다. Sealing이 잘되어 있어 외부 이물질에 대한 걱정이 없고 운전이 쉽습니다. 파쇄된 입자의 모양은 구 또는 육면체 모양입니다.
Impact Crusher는 주로 1, 2차 파쇄용으로 쓰이며 쓰이는 분야는 제철공장, 발전설비, 화학설비, 골재, 석회석 공장, 광산 등에서 널리 쓰이고 있습니다.
TYPE
Manual type : Mill Plate와 Impact Plate와 Rotor의 Gap을 수동으로 조정하는 Type
Hydraulic type : Mill Plate와 Impact Plate와 Rotor의 Gap을 Hydraulic Cylinder를 사용하여 조정하는 Type
Type Capacity [Ton/Hr] Motor [kW] Speed of Rotor[rpm] Feed Opening [mm]
Fine Coarse Min. max.
JIC-0 1.5 ~ 4 4 ~ 7 5.5 11 600 ~ 1520 220 x 355
JIC-1 3 ~ 8 8 ~ 15 7.5 18.5 350 ~ 1140 230 x 470
JIC-2 5 ~ 16 16 ~ 30 11 30 470 ~ 950 240 x 680
JIC-3 8 ~ 30 30 ~ 50 22 45 280 ~ 960 300 x 690
JIC-4 12 ~ 45 45 ~ 75 37 75 280 ~ 960 300 x 1200
JIC-4/100 20 ~ 70 70 ~ 120 55 110 210 ~ 510 370 x 1020
JIC-4-140 30 ~ 100 100 ~ 180 75 150 210 ~ 510 370 x 1520
Type Capacity [Ton/Hr] Motor [kW]
Fine Coarse Min. max.
JIC-0 1.5 ~ 4 4 ~ 7 5.5 11
JIC-1 3 ~ 8 8 ~ 15 7.5 18.5
JIC-2 5 ~ 16 16 ~ 30 11 30
JIC-3 8 ~ 30 30 ~ 50 22 45
JIC-4 12 ~ 45 45 ~ 75 37 75
JIC-4/100 20 ~ 70 70 ~ 120 55 110
JIC-4-140 30 ~ 100 100 ~ 180 75 150
Type Speed of Rotor[rpm] Feed Opening [mm]
JIC-0 600 ~ 1520 220 x 355
JIC-1 350 ~ 1140 230 x 470
JIC-2 470 ~ 950 240 x 680
JIC-3 280 ~ 960 300 x 690
JIC-4 280 ~ 960 300 x 1200
JIC-4/100 210 ~ 510 370 x 1020
JIC-4-140 210 ~ 510 370 x 1520
용량은 석회석 기준임.
(Capacities given above are based on cruching well shot quarry run limestone.)
