Roll Crusher

구조개요

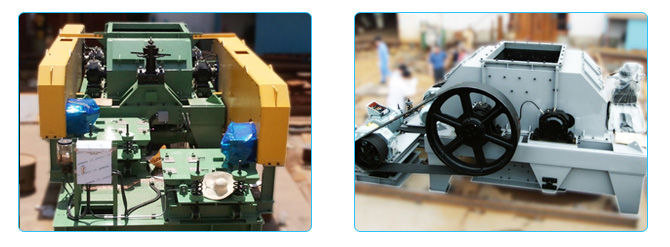

Jungsin Roll Crusher는 석회석, 석탄(Coal), 광재(Slag), 소결광(Sinter) 등의 1차 또는 2차 파쇄용으로 쓰입니다. 광석의 크 기에 따라 Flat Roll Type과 Spike Type이 적용됩니다. Flat Roll Type은 입자크기가 작은 원료를 파쇄할 때 적용되고 Spike Ty pe은 입자크기가 큰 원료를 1차 파쇄할 때 적용됩니다. Roll Crusher는 최대 파쇄비가 1:4이고 입도 10mesh 이하에서는 사용하지 않습니다.
Frame은 충격이나 응력에 충분히 견디도록 강판으로 특수 용접되어있고 특수강으로 주조되어 내마모성이 강한 Roll tire가 부착되어 있습니 다. 조작하기 쉽도록 설계된 Gap 조절장치로 언제든 쉽게 Gap을 조정할 수 있도록 만들었고 Roll Tire 교체도 용이하게 되어 있습니다.
용도
제철공장 : 원료파쇄설비, 슬래그 처리 설비, 석회석 파쇄설비, 소결광 파쇄설비 등
발전설비 : 탈황설비의 석회석 파쇄설비, 원료파쇄설비
화학설비 : 원료파쇄설비
석회석 공장 : 석회석 파쇄설비
TYPE
파쇄 용도에 따라 Flat Roll Type과 Spike Roll Type으로 나뉩니다.
Gap 조절장치는 Manual Type과 Hydraulic Type이 있습니다.
Type Roll’s Dia x Width [mmxmm] Feed size for setting Capacity [Ton/Hr] RPM Motor [kW] Feed Opening [mm]
Setting [mm]
0[mm] 10[mm] 3 6 9 12
JRC 2410 610×255 22 32 3.3 4.6 7.3 10 150 11 5.4
JRC 2412 610×305 22 32 3.9 5.5 8.8 12 150 11 5.4
JRC 2414 610×355 22 32 4.5 6.5 10.3 14 150 18.5 6.6
JRC 3010 760×255 28 38 3.7 6.5 9.8 13 125 22 7.2
JRC 3012 760×305 28 38 4.5 7.7 11.4 15 125 22 8
JRC 3014 760×355 33 43 5.3 9 13.5 18 125 22 8.8
JRC 3612 915×305 33 43 9.3 11 16.5 110 30 10
JRC 3616 915×405 33 43 12.4 14.6 22 110 30 13
JRC 3620 915×510 38 48 15.5 18.2 27.5 110 30 13
JRC 4216 1065×405 38 48 14.5 18.5 23.5 90 37 19
JRC 4218 1065×455 38 48 16.3 20.8 28 90 45 21
JRC 4242 1065×1065 38 48 36 48 68 80 55 26
JRC 6056 1520×1420 40 55 85 120 65 110 50
Type Roll’s Dia x Width [mmxmm] Feed size for setting
0[mm] 10[mm]
JRC 2410 610×255 22 32
JRC 2412 610×305 22 32
JRC 2414 610×355 22 32
JRC 3010 760×255 28 38
JRC 3012 760×305 28 38
JRC 3014 760×355 33 43
JRC 3612 915×305 33 43
JRC 3616 915×405 33 43
JRC 3620 915×510 38 48
JRC 4216 1065×405 38 48
JRC 4218 1065×455 38 48
JRC 4242 1065×1065 38 48
JRC 6056 1520×1420 40 55
Type Capacity [Ton/Hr] RPM Motor [kW] Feed
Opening [mm]
Setting [mm]
3 6 9 12
JRC 2410 3.3 4.6 7.3 10 150 11 5.4
JRC 2412 3.9 5.5 8.8 12 150 11 5.4
JRC 2414 4.5 6.5 10.3 14 150 18.5 6.6
JRC 3010 3.7 6.5 9.8 13 125 22 7.2
JRC 3012 4.5 7.7 11.4 15 125 22 8
JRC 3014 5.3 9 13.5 18 125 22 8.8
JRC 3612 9.3 11 16.5 110 30 10
JRC 3616 12.4 14.6 22 110 30 13
JRC 3620 15.5 18.2 27.5 110 30 13
JRC 4216 14.5 18.5 23.5 90 37 19
JRC 4218 16.3 20.8 28 90 45 21
JRC 4242 36 48 68 80 55 26
JRC 6056 85 120 65 110 50
용량은 석탄 기준임.
(Capacities given above are based on cruching well shot quarry run coal.)
Laboratory Roll Crusher
Jungsin Laboratory Roll Crusher는 작동하기 쉽고 Hinge로 된 Cover가 있어 사용 후 내부청하기가 쉬운 구조로 되어 있습니다. Anti-friction들은 별도의 Bearing housing 안에 설치가 되어 Crusher 내부 청소 시 재료나 가루가 Bearing에 들어가지 않아 편리하고 Hopper가 설치되어 있어 재료투입이 수월 할 뿐 아니라 옵션으로 마그네틱 Feeder도 장착 할 수 있어 실험실 및 Sample Plant에서 유용하게 사용할 수 있습니다.
Type Roll’s Dia × Width [mm × mm] Capacity [Ton/Hr] RPM [Ton/Hr] Motor [kW]
JRC 1006 250 × 150 Max. 2 280 2.2
JRC 1208> 300 × 200 Max. 3 250 3.7
JRC 1410 350 × 250 Max. 4.5 180 3.7
