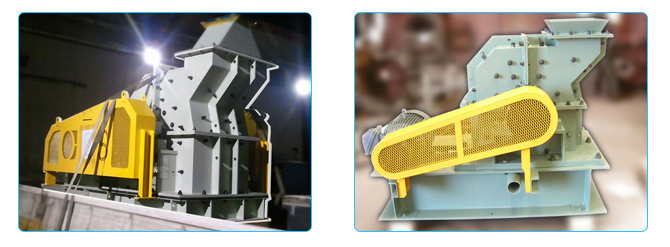

Jungsin Hammer Crusher는 석회석, 혈암(셰일), 광재(Slag), 흑연광석, 시멘트 원료 암석 등 대괴(큰 덩어리)의 대량처리를 위해 설계되었습니다. 충
격이나 응력에 충분히 견디도록 설계된 Frame에 특수강으로 주조되어 내마모성이 강한 Liner가 부착되어 있습니다. Rotor의 Hammer의 정비가 수월하게 되
어있고 Rotor의 정비 또한 쉽게 이루어지도록 되어 있습니다. Hammer는 내마모성이 강한 특수강으로 주조 되어있고 T-Hammer type과 Knife type으로 나뉩
니다. 그리고 Hammer는 대칭으로 제작되어 한쪽이 마모가 되면 마모가 되지 않은 쪽으로 돌려서 사용 할 수 있어서 비용이 절감됩니다. Grate Bar는 Product
size에 따라 Gap이 정해지고 정비하기가 용이하도록 설계되어 교체작업 시간이 많이 줄어듭니다.
Hammer Crusher는 주로 2차 파쇄용으로 쓰이며 석회석, 혈암(셰일), 광재(Slag), 흑연광석, 시멘트 원료 암석 등 대괴(큰 덩어리)의 대량처리를 위해 설계되어
제철공장, 발전설비, 화학설비, 석회석 공장, 광산 등에서 널리 쓰이고 있습니다.
구조개요
제철공장 : 원료파쇄설비, 슬래그 처리 설비, 석회석 파쇄설비 등
발전설비 : 탈황설비의 석회석 파쇄설비, 원료파쇄설비
화학설비 : 원료파쇄설비
석회석 공장 : 석회석 파쇄설비
광산 : 암석 채굴 후 2차 파쇄설비
TYPE
Hammer 종류에 따라 T-Hammer type과 Knife type으로 나뉩니다.
Type
Rotor Dia X Width [mm]
Max Feed size [mm]
Capacity [Ton/Hr]
Speed of Rotor[rpm]
Motor [kW]
Grate 5[mm]
Grate 15[mm]
JHC 2412
600 x 300
70
3.4~4.4
5.5~7.0
1200~1500
11~15
JHC 2418
600 x 450
70
5.0~6.5
8.5~10.5
1200~1500
18.5~22
JHC 3018
750 x 450
85
6.5~9.0
11~14
1050~1300
22~30
JHC 3024
750 x 600
85
9.0~12
15~19
1050~1300
30~37
JHC 3624
900 x 600
100
13~17.5
23~29
950~1200
45~55
JHC 3630
900 x 750
100
19~25
32~40
950~1200
55~75
JHC 4230
1050 x 750
140
25~30
40~50
850~1050
75~90
JHC 4236
1050 x 900
140
28~38
50~63
850~1050
90~110
JHC 5360
1350 x 1500
160
45~60
70~90
700~800
110~132
Type
Rotor Dia X Width [mm]
Max Feed size [mm]
Capacity [Ton/Hr]
Grate 5[mm]
Grate 15[mm]
JHC 2412
600 x 300
70
3.4~4.4
5.5~7.0
JHC 2418
600 x 450
70
5.0~6.5
8.5~10.5
JHC 3018
750 x 450
85
6.5~9.0
11~14
JHC 3024
750 x 600
85
9.0~12
15~19
JHC 3624
900 x 600
100
13~17.5
23~29
JHC 3630
900 x 750
100
19~25
32~40
JHC 4230
1050 x 750
140
25~30
40~50
JHC 4236
1050 x 900
140
28~38
50~63
JHC 5360
1350 x 1500
160
45~60
70~90
Type
Speed of Rotor[rpm]
Motor [kW]
JHC 2412
1200~1500
11~15
JHC 2418
1200~1500
18.5~22
JHC 3018
1050~1300
22~30
JHC 3024
1050~1300
30~37
JHC 3624
950~1200
45~55
JHC 3630
950~1200
55~75
JHC 4230
850~1050
75~90
JHC 4236
850~1050
90~110
JHC 5360
700~800
110~132
용량은 석탄 기준임. (Capacities given above are based on cruching well shot quarry run coal.)
